El suelo radiante es un sistema de calefacción y refrigeración que consiste en la instalación de tubería debajo de la losa de tu hogar, generalmente de mortero y sobre el forjado. En el modo de calefacción, el suelo radiante hace circular agua caliente con una temperatura máxima de 40ºC en el circuito. La temperatura máxima del suelo se mantiene a 29ºC gracias a una sonda de temperatura colocada en el mortero de cemento. Esto asegura una emisión de calor uniforme que eleva la temperatura ambiente de manera constante. Un suelo radiante bien realizado consigue una temperatura muy uniforme de emisión, en el suelo, elevando la temperatura ambiente a la temperatura de consigna seleccionada.
El suelo radiante también puede funcionar como sistema de refrigeración en verano. En el modo de "refrescamiento", el sistema hace circular agua proveniente de una enfriadora, siempre tomando precauciones para prevenir la condensación. El agua que ingresa al circuito de suelo radiante no debe tener una temperatura inferior a 16ºC, y una centralita se encarga de controlar que no se alcance el punto de rocío (la relación entre la humedad y la temperatura).
Rendimiento energético y confort
Eficiencia Energética: El suelo radiante permite el uso eficiente de equipos como calderas de condensación y bombas de calor de alta eficiencia, lo que resulta en un mayor rendimiento y ahorro energético. En calderas de condensación podemos poner la máquina en su régimen de mayor rendimiento, normalmente 30% de su potencia. Mejora del Confort: El sistema distribuye la temperatura de manera óptima, priorizando zonas cercanas al suelo donde los usuarios suelen estar, ofreciendo un mayor grado de confort en comparación con otros sistemas.
Hay un inconveniente principal en este tipo de calefacción y refrigeración, su coste de instalación es elevado. El panel aislante se coloca sobre el forjado, previamente cubierto con un film de plástico anti-humedad de PE, esencial para prevenir la humedad por capilaridad. La principal función del panel es aislar y limitar la transmisión de calor hacia el terreno o el espacio inferior. Estos paneles aislantes se fabrican principalmente en poliestireno expandido EPS, con diversos acabados superficiales, como plastificados o termoconformados (con revestimiento de plástico rígido).
Componentes clave y su función
La resistencia térmica del panel se selecciona de acuerdo con la normativa UNE 1264, dependiendo de las características de los espacios inferiores. La banda zócalo es un elemento de colocación obligatoria que impide que el mortero caiga durante el vertido entre la placa y la pared, además permite cierto movimiento de la losa de mortero. Para ello se instalará el zócalo entre el panel y la pared, el faldón del zócalo se coloca sobre el panel para impedir que penetre en mortero en el hueco permitiendo así cierta holgura losa-pared.

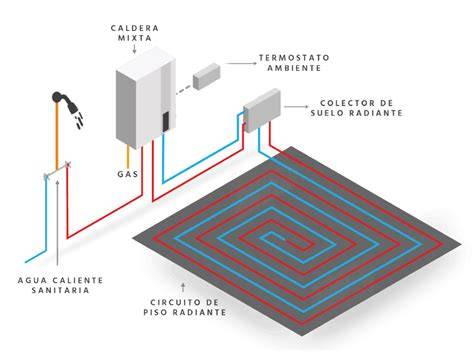

Son las encargadas disipar el calor producido en el generador. El material comúnmente empleado por sus prestaciones técnicas de resistencia y flexibilidad es el Polietileno Reticulado PEX con barrera de oxígeno. El diámetro empleado en el mercado por su facilidad de instalación es de 16mm x2mm, diámetros superiores son menos flexibles dificultando la instalación. La longitud de la tirada de tubo en cada circuito debe considerarse para que la bomba circuladora sea capaz de vencer la pérdida de carga. El tubo se instala sobre el panel aislante en espiral discurriendo paralela la tubería de “ida” con la de retorno. Doble espiral, da una distribución uniforme. Serpentín simple. El espacio entre los tubos en un sistema de suelo radiante variará en función de la ubicación.
Normalmente, encontramos que este espacio es más reducido cerca de ventanas y puertas, así como en baños. Para lograr una distribución de calor óptima, es esencial reducir el espacio entre los tubos en áreas donde se necesita un mayor aporte de calor. Los colectores en un sistema de suelo radiante desempeñan un papel fundamental al suministrar la cantidad adecuada de fluido a los circuitos según la demanda de calor. En viviendas unifamiliares, se aconseja instalar al menos un juego de colectores por cada planta. La ubicación óptima de estos colectores es en el punto central entre los circuitos que alimentan, lo que reduce la cantidad de tubería necesaria, simplifica la instalación de la red de tuberías de suelo radiante y minimiza las pérdidas de carga para la bomba circuladora.
Calidad de tuberías y tipos
Las tuberías para suelo radiante deben cumplir con normas técnicas específicas. El uso de tubos multicapa para calefacción por suelo radiante ofrece numerosas ventajas funcionales: reducción de la dilatación térmica, larga vida útil (más de 50 años), resistencia a la corrosión, buena trabajabilidad y compatibilidad con juntas mecánicas. Los tubos multicapa son una solución técnica siempre fiable para los sistemas de calefacción por suelo radiante gracias a su resistencia, versatilidad y compatibilidad con los requisitos energéticos modernos. Son especialmente adecuados para aplicaciones residenciales y terciarias. La selección cuidadosa del tipo de tubo, el diámetro y los materiales de los accesorios es esencial para lograr un rendimiento óptimo a lo largo del tiempo.
La principal variedad de tubos para sistemas radiantes incluye soluciones de una sola capa y multicapa. Los primeros, fabricados en PE-X o PE-RT, se caracterizan por su construcción sencilla y su bajo coste, pero presentan una mayor dilatación térmica y una menor rigidez dimensional. Las tuberías multicapa para sistemas de suelo radiante están compuestas por varias capas de material: una estructura interna de polietileno reticulado, un núcleo de aluminio soldado con la última tecnología TIG o láser y un revestimiento externo adicional de polietileno. Gracias a su estructura compuesta, los tubos multicapa ofrecen una combinación óptima de resistencia a la presión, resistencia a altas temperaturas y transmisión del calor. Pueden funcionar eficazmente en sistemas con fluidos a baja temperatura (por ejemplo, 30-40 °C), como los alimentados por bombas de calor. Las tuberías Mixal están diseñadas con un núcleo de aluminio recubierto por dos capas de polietileno reticulado. Los tubos Thermoline, fabricados en PE-Xb, son una válida alternativa a los tubos multicapa. Presentan una buena resistencia mecánica y una barrera al oxígeno formada por una capa de EVOH. Son especialmente adecuados para sistemas con trazados complejos y condiciones de funcionamiento continuas.
La elección del diámetro del tubo para los sistemas de calefacción por suelo radiante influye en la potencia calorífica, la velocidad del fluido y las caídas de presión. Los diámetros más utilizados en aplicaciones residenciales son 16 y 17 mm. Los diámetros más pequeños (por ejemplo, 12 mm) permiten la instalación en espacios reducidos, pero requieren un diseño cuidadoso para evitar caídas de presión excesivas. Las tuberías utilizadas en sistemas de calefacción y refrigeración por suelo radiante deben tener varias características clave: por un lado, deben garantizar una funcionalidad y durabilidad a largo plazo y, por otro, deben ser fáciles de instalar. Los tubos multicapa están diseñados para integrarse eficazmente tanto con paneles gofrados como lisos. En los paneles gofrados, el gofrado guía y mantiene el tubo en su sitio a intervalos regulares, mientras que en los paneles lisos se suelen utilizar clips o guías para su fijación. Los tubos para calefacción por suelo radiante deben cumplir con normas técnicas específicas. El uso de tubos multicapa para calefacción por suelo radiante ofrece numerosas ventajas funcionales: reducción de la dilatación térmica, larga vida útil (más de 50 años), resistencia a la corrosión, buena trabajabilidad y compatibilidad con juntas mecánicas. Los tubos multicapa son una solución técnica siempre fiable para los sistemas de calefacción por suelo radiante gracias a su resistencia, versatilidad y compatibilidad con los requisitos energéticos modernos. Son especialmente adecuados para aplicaciones residenciales y terciarias. La selección cuidadosa del tipo de tubo, el diámetro y los materiales de los accesorios es esencial para lograr un rendimiento óptimo a lo largo del tiempo.
Instalación y planificación
El sistema de suelo radiante requiere un enfoque profesional para su instalación. Una guía práctica debe explicar los pasos de instalación y la importancia de la distribución de tubos para una emisión de calor uniforme. Una de las preguntas más comunes al diseñar o instalar un sistema de suelo radiante es: ¿qué separación deben tener los tubos?. En este artículo, te explicamos todo lo que necesitas saber sobre la distancia entre tubos en suelo radiante, desde los fundamentos térmicos hasta las implicaciones prácticas y energéticas, aportando una visión profesional que va más allá de la teoría básica. Se conoce como paso de tubería a la separación entre centros de tubo en cada vuelta de la instalación. No hay una única respuesta válida. La distancia entre tubos en suelo radiante es un factor técnico crucial en la instalación de suelo radiante. Esta guía técnica te ayudará a entender por qué el cálculo de la distancia es vital para el rendimiento del sistema.
Imágenes y videos
Tuberías PPR con barrera al oxígeno de ABN Pipe Systems | Revolucionando instalaciones
Conclusión de conceptos clave
El suelo radiante ofrece una calefacción por suelo radiante eficiente, aportando gran eficiencia energética y un notable ahorro energético en la factura. Las tuberías multicapa están diseñadas para integrarse eficazmente tanto con paneles gofrados como lisos y ofrecen ventajas como menor dilatación, larga vida útil y resistencia a la corrosión. La distancia entre tubos es un factor técnico crucial que influye en la distribución del calor y la eficiencia del sistema, y debe planificarse con un profesional para cada proyecto.
