Encaje y propósito de los encofrados en zapatas
Generalmente, las cimentaciones se hormigonan directamente contra el terreno, sin necesidad de encofrarlas. Sin embargo, cuando el terreno es blando y las paredes de las zanjas o pozos tienden a desmoronarse, formando taludes naturales de hasta 45º, es necesario encofrar para mantener la geometría de la cimentación y evitar un desperdicio excesivo de hormigón (Figura 1).
Si el terreno es lo suficientemente firme como para mantener una excavación con paredes verticales, pero la cimentación queda ligeramente elevada sobre el nivel del terreno, será necesario utilizar tableros para compensar esta diferencia de altura. Para este tipo de encofrado, los tableros se colocarán junto con sus barras de hinca para fijarlos al terreno.
Encofrado tradicional en madera: construcción y función

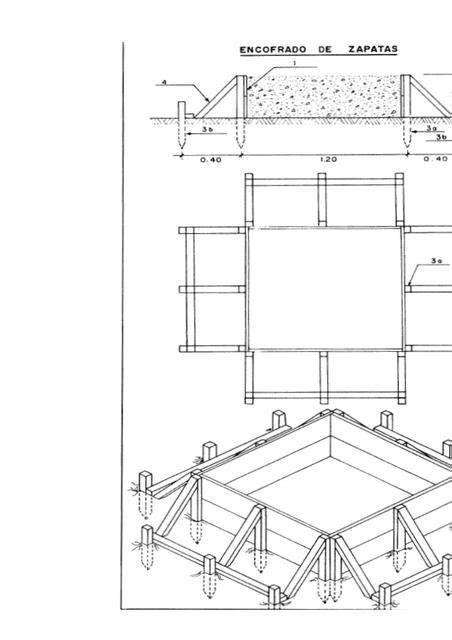

Figura 2. Con terreno rocoso, a veces resulta más económico utilizar encofrado para la cimentación. En la mayoría de los casos, se recurre al encofrado tradicional realizado completamente en madera. Inicialmente, se construye el entablado para contener el hormigón, fijando tablas a las costillas, llamadas costales o costeros (Figura 3).
La alineación longitudinal del tablero se asegura mediante las carreras, ya que las tablas carecen de la rigidez necesaria. Los encofrados de ambas caras de la zapata continua, comúnmente conocidos como costeros, se nivelan utilizando tornapuntas. En la actualidad, la superficie entablada que entra en contacto con el hormigón se compone de tableros de madera monocapa o tricapa de dimensiones estándar de 1,00 x 0,50 m y 2,00 x 0,50 m, en lugar de tablas individuales, cuya colocación resulta laboriosa.
Refuerzos y control de la presión
Para contrarrestar la presión del hormigón fresco, se instalan tirantes o latiguillos que unen los dos costeros. Dado que la altura del encofrado es limitada y, por ende, la presión también lo es, es suficiente utilizar alambres tensados por torsión para atirantar. La separación entre los costeros se mantiene mediante codales, los cuales se ajustan a medida que se vierten las sucesivas capas de hormigón. Para sujetar los tableros enfrentados frente a la presión del hormigón, se utilizan unos latiguillos. Se trata de una varilla corrugada de unos 6 a 8 mm de diámetro que atraviesa todo el encofrado, colocando en los extremos una rana o perrillo haciendo de tope. Las ranas se fijan a la varilla mediante unos dientes que imposibilitan su desplazamiento.
Figura 4. Colocación de rana o perrillo por el exterior y con la varilla haciendo de tope y totalmente recuperable. Figura 5. Encofrado metálico para zapata corrida. Figura 6. Encofrado metálico para zapata.
Alternativas modernas y rápidos cambios de encofrado
Una alternativa es la utilización de un encofrado perdido de polipropileno alveolar o bien mallazos con barras de diferentes diámetros y una lámina de polietileno (Figura 7). En este caso es muy fácil de instalar, debido a su peso reducido y no es necesario desencofrar ni limpiar el encofrado para un nuevo uso.
Figura 7. Cuando la altura del cimiento sea pequeña, es posible encofrar con un murete de ladrillo o bien de bloques de hormigón, que queda perdido, tal y como se muestra en la Figura 8.
Referencias y recursos
Os dejo a continuación algunos vídeos, algunos de encofrados de madera, y otro de polipropileno. AFECI (2021). Guía sobre encofrados y cimbras. ANDECE (2020). Guía técnica. CALAVERA, J. et al. (2004). Eejecución y control de estructuras de hormigón. MEDINA, E. (2014). Construcción de estructuras de hormigón armado en edificación. PEURIFOY, R.L. (1967). Encofrados para estructuras de hormigón. RICOUARD, M.J. (1980). Encofrados. Cálculo y aplicaciones en edificación y obras civiles. Editores Técnicos Asociados, S.A. YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. YEPES, V. (2024). Estructuras auxiliares en la construcción: Andamios, apeos, entibaciones, encofrados y cimbras. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 408 pp. Ref. 477.
