La carga del dintel se trasmite por efecto del arco parabólico de descarga, formado en la pared sobre el hueco. Se considera la carga real como la suma del peso del muro, situado a una altura 0,6 veces el ancho del hueco, sumando los forjados y cargas aisladas, ubicadas a una altura igual al ancho del hueco. El apoyo de los dinteles en Jambas debe ser suficientemente ancho para absorber los esfuerzos trasmitidos.
La longitud de apoyo mínima en fábrica de ladrillo macizo o perforado, tendrá un mínimo de 12 cm. y en fábricas de ladrillo hueco, será de 20 cm. Se utilizan distintos tipos de perfiles normalizados. Por lo general son los de alma llena, por ejemplo: IPN, HEB.
Conceptos estructurales clave del dintel de ladrillos
El dintel recibe la carga del muro y transmite el esfuerzo al vano, formando un arco parabólico de descarga que reparte las tensiones hacia los apoyos en jambas. Esta distribución depende de las características del muro y del hueco.
Determinación de la carga real
Se considera la carga real como la suma del peso del muro, situado a una altura 0,6 veces el ancho del hueco, sumando los forjados y cargas aisladas, ubicadas a una altura igual al ancho del hueco.
Esta estimación busca captar los esfuerzos efectivos que actúan sobre el dintel durante su vida útil, incluyendo variaciones por temperatura, humedad y uso del edificio.
Condiciones de apoyo y ancho mínimo
El apoyo de los dinteles en Jambas debe ser suficientemente ancho para absorber los esfuerzos trasmitidos.
La longitud de apoyo mínima en fábrica de ladrillo macizo o perforado, tendrá un mínimo de 12 cm. y en fábricas de ladrillo hueco, será de 20 cm. Estas medidas buscan garantizar una distribución adecuada de tensiones y evitar concentraciones en los extremos.

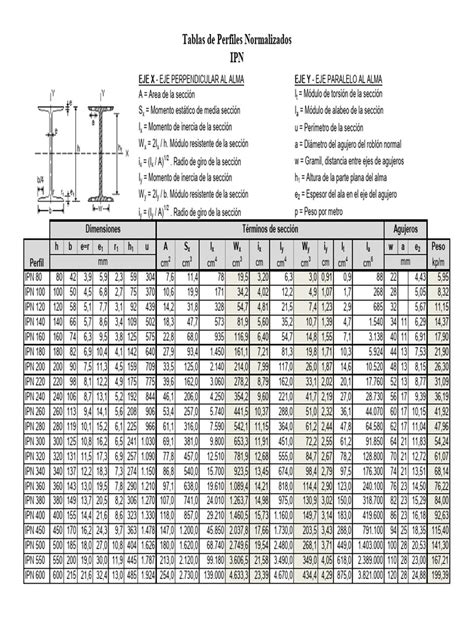

Perfiles normalizados y su uso
Se utilizan distintos tipos de perfiles normalizados. Por lo general son los de alma llena, por ejemplo: IPN, HEB.
La elección del perfil depende de la carga real, la dimensión del vano y las condiciones de diseño; los perfiles de alma llena ofrecen una mayor capacidad de reacción frente a esfuerzos horizontales y proporcionan rigidez adicional al entramado.
Aplicaciones prácticas y consideraciones de diseño
En proyectos de albañilería, el dintel de ladrillos debe ser dimensionado acorde a la carga real estimada y a la altura del muro, para asegurar la estabilidad del vano y la seguridad estructural.
La selección de los componentes, como la longitud de apoyo y el tipo de fábrica (macizo, perforado o hueco), influye directamente en la distribución de esfuerzos y la durabilidad de la solución.
